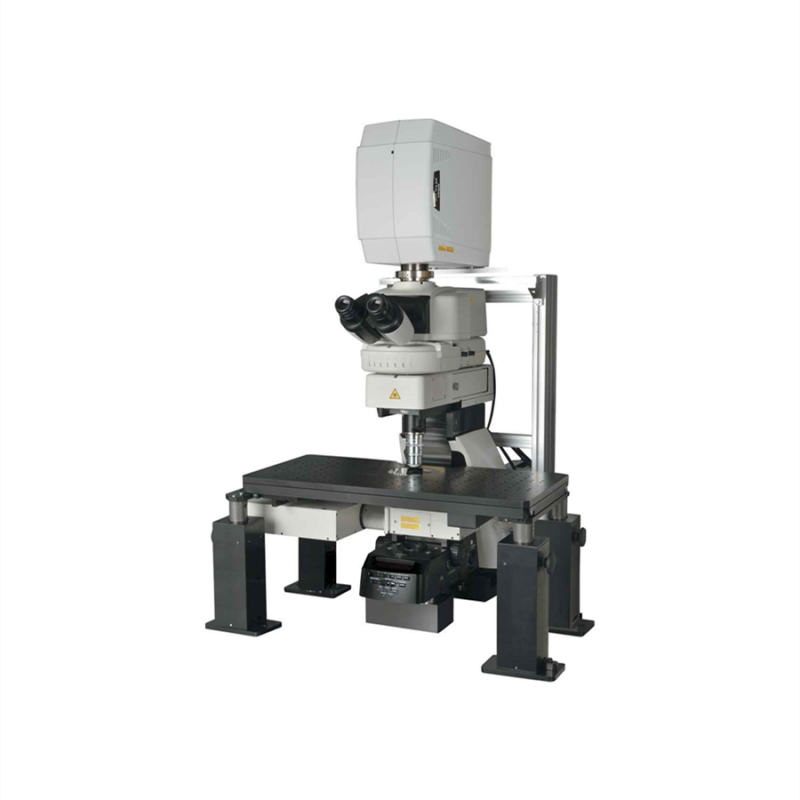

高清多光子系统【日本尼康、A1MP+/A1RMP+】
品牌型号: 日本尼康【A1MP+/A1RMP+】
惊人的深度-A1R MP +多光子活体超深动态检测
A1R MP +多光子共焦显微镜可在更深层活体样本中获取更快、更清晰的图像，扩展了生物科学中传统研究技术的界限。可与正置或倒置显微镜兼容，并为大脑研究、其他神经科学应用和活体标本活体成像提供最优化的多光子成像配置。
在线咨询
- 性能特点
- 技术参数
惊人的深度-A1R MP +多光子活体超深动态检测
A1R MP +多光子共焦显微镜可在更深层活体样本中获取更快、更清晰的图像，扩展了生物科学中传统研究技术的界限。可与正置或倒置显微镜兼容，并为大脑研究、其他神经科学应用和活体标本活体成像提供最优化的多光子成像配置。
主要特性
使用超高灵敏度GaAsP NDD进行深处活体成像
GaAsP NDD配备的GaAsP PMT，与多碱性PMT相比，具有更高的信噪比和更高的灵敏度，可以对活体标本的更深区域进行清晰成像。它能够获取高信噪比的图像，实现更快的成像速度及更佳成像质量的Z-stack成像。其高灵敏度允许以较少的激光功率采集荧光信号，从而减少对活体标本的光损伤。
尼康A1R MP +可以配置波长为1080 nm的激光器，也可配置波长为1300 nm的激光器并可实现高达1.4 mm的成像深度。
NDD位于尽可能靠近样本的位置，以便检测活体样本深处最大散射信号。用于Ni-E / FN1正置显微镜的反射及透射GaAsP NDD组合允许通过检测反射与透射荧光信号来获取明亮和高信噪比的图像。
使用1300nm型GaAsP NDD探测器进行活体小鼠的深部脑组织成像
双波长红外激光同时激发成像
A1R HD MP +可配置双波长红外激光同时激发的系统。
该系统与双飞秒红外脉冲激光器结合，具有双波长同时输出（主可调输出为700 – 1300 nm，辅助固定输出为1040 nm），可同时激活并拍摄活体内深部区域的两种不同染料。
选配扫描头可实现高速度，高质量成像
A1R HD MP +是一款混合扫描头，包含高分辨率检流计（非共振）扫描振镜及超高速共振扫描振镜。其混合扫描头允许以超快的速度进行成像和光活化，以研究细胞动力学和相互作用。亦可选配只有检流计的型号（A1 MP +）。A1R HD MP +和A1 MP +均可配置1080 nm和1300 nm两种波长。
HD共振扫描头进行超高速及高质量成像
720fps高速拍摄活体动态图像
| 1D 扫描 | 15,600 lps |
|---|---|
| 2D扫描 | 720 fps (512 x 16 像素) |
| Full frame scanning | 60 fps (256 x 256 像素) 30 fps (512 x 512 像素) 15 fps (1024 x 1024 像素) |
统一的图像采集及分析软件平台
尼康的统一软件平台NIS-Elements为多光子成像提供直观的工作流程。结合JOBS和Illumination Sequence等图形化编程工具，可以完全定制全面的操作环境，满足任何级别的应用需求。
| A1 MP+ | A1R MP HD | |
| 扫描头输入/输出端口 | 3个激光输入端口，3个信号输出端口，用于标准，光谱和可选探测器 * 1 | 3个激光输入端口，3个信号输出端口，用于标准，光谱和可选探测器 * 1 |
| FOV | Φ18mm圆的内切正方形 | Φ18mm圆的内切正方形 |
| 图像位深 | 4096灰度级（12位） | 4096灰度级（12位） |
| 针孔 | 12 – 256μm可调（第1像平面） | 12 – 256μm可调（第1像平面） |
| 兼容的显微镜 | ECLIPSE Ti2-E倒置显微镜，ECLIPSE FN1固定台显微镜，ECLIPSE Ni-E正置显微镜（物镜对焦型） | ECLIPSE Ti2-E倒置显微镜，ECLIPSE FN1固定台显微镜，ECLIPSE Ni-E正置显微镜（物镜对焦型） |
| Z步进 | TI2-E：0.02μm，FN1步进电机：0.05μm，Ni-E：0.025μm | TI2-E：0.02μm，FN1步进电机：0.05μm，Ni-E：0.025μm |
| 选配 | 电动XY平台（用于Ti2-E / Ni-E），高速Z平台（用于Ti2-E），高速压电物镜定位系统（用于FN1 / Ni-ENi-E） | 电动XY平台（用于Ti2-E / Ni-E），高速Z平台（用于Ti2-E），高速压电物镜定位系统（用于FN1 / Ni-ENi-E） |
| 多光子显微镜用激光 | A1 MP+ | A1R MP HD |
| 兼容激光器 | Mai Tai HP/eHP DeepSee, InSight DS+*2, InSight DS+ Dual Option*3, InSight X3*2, InSight X3 Dual Option*3 (Spectra-Physics), Chameleon Vision II, Chameleon Discovery*3 (Coherent) | Mai Tai HP/eHP DeepSee, InSight DS+*2, InSight DS+ Dual Option*3, InSight X3*2, InSight X3 Dual Option*3 (Spectra-Physics), Chameleon Vision II, Chameleon Discovery*3 (Coherent) |
| 调制 | 方法: AOM（声光调制器）设备 控制：功率控制，返回掩模，ROI曝光控制 | 方法: AOM（声光调制器）设备 控制：功率控制，返回掩模，ROI曝光控制 |
| 入射光路 | 700 – 1080 nm*4,*5, 700 – 1300 nm*2,*3, 自动校准 | 700 – 1080 nm*4,*5, 700 – 1300 nm*2,*3, 自动校准 |
| 共聚焦显微镜用激光（选配） | A1 MP+ | A1R MP HD |
| LU-N3 3激光单元 | 安装405nm，488nm，561nm激光器;内置AOTF（不能与A1-DUS光谱探测器一起使用） | 安装405nm，488nm，561nm激光器;内置AOTF（不能与A1-DUS光谱探测器一起使用） |
| LU-N4 / LU-N4S 4激光单元 | 安装405nm，488nm，561nm，640nm激光器;内置AOTF（LU-N4不能与A1-DUS光谱探测器一起使用） | 安装405nm，488nm，561nm，640nm激光器;内置AOTF（LU-N4不能与A1-DUS光谱探测器一起使用） |
| LU-NV激光单元 | 兼容激光：405nm，445nm，458nm，488nm，514nm，532nm，561nm，594nm，640nm，647nm;内置AOTF | 兼容激光：405nm，445nm，458nm，488nm，514nm，532nm，561nm，594nm，640nm，647nm;内置AOTF |
| 多光子显微镜NDD | A1 MP+ | A1R MP HD |
| 探测器 | 兼容1080 nm：Episcopic GaAsP NDD（用于Ti2-E / Ni-E / FN1），Diascopic GaAsP NDD（用于Ni-E / FN1）;可检测波长范围380 – 650 nm * 6 与1300 nm兼容：Episcopic GaAsP NDD（用于Ti2-E / Ni-E / FN1）;可检测波长范围380-750nm | 兼容1080 nm：Episcopic GaAsP NDD（用于Ti2-E / Ni-E / FN1），Diascopic GaAsP NDD（用于Ni-E / FN1）;可检测波长范围380 – 650 nm * 6 与1300 nm兼容：Episcopic GaAsP NDD（用于Ti2-E / Ni-E / FN1）;可检测波长范围380-750nm |
| 探测器 | 4个PMT（3个GaAsP PMT和1个多碱性PMT） | 4个PMT（3个GaAsP PMT和1个多碱性PMT） |
| 虑光块 | 450/50, 492, 525/50, 575/25, 610/75, 629/53 | 450/50, 492, 525/50, 575/25, 610/75, 629/53 |
| 标准荧光检测器（选配） | A1 MP+ | A1R MP HD |
| 可检测波长范围 | 400 – 750 nm（使用红外激光时为400 – 650 nm） | 400 – 750 nm（使用红外激光时为400 – 650 nm） |
| 探测器 | A1-DU4-2 4探测器单元：4个多碱性PMT A1-DUG-2 GaAsP多探测器单元：2个GaAsP PMT + 2个多碱性PMT | A1-DU4-2 4探测器单元：4个多碱性PMT A1-DUG-2 GaAsP多探测器单元：2个GaAsP PMT + 2个多碱性PMT |
| 虑光块 | 通常用于安装在三个滤光轮上的6个虑光块 多光子/共聚焦观察的推荐波长：450/50, 482/35,515/30, 525/50, 540/30, 550/49, 585/65, 594LP, 595/50, 700/75 | 通常用于安装在三个滤光轮上的6个虑光块 多光子/共聚焦观察的推荐波长：450/50, 482/35,515/30, 525/50, 540/30, 550/49, 585/65, 594LP, 595/50, 700/75 |
| 透射光检测器（选配） | A1 MP+ | A1R MP HD |
| 可检测波长范围 | 440 – 645 nm | 440 – 645 nm |
| 探测器 | 多碱PMT | 多碱PMT |
| 扫描头 | A1 MP+ | A1R MP HD |
| 类型 | A1-SHSM -2 | A1-SHRM-C |
| 标准图像采集 | 扫描振镜：检流计扫描振镜x2 像素大小：最大4096 x 4096像素 扫描速度： 标准模式：2 fps（512 x 512像素，双向），24 fps（512 x 32像素，双向 快速模式：10 fps（512 x 512像素，双向），130 fps（512 x 32像素，双向） * 7 放大：1-1000x连续变化 扫描模式：XY，XT，XZ，XY旋转，自由线，直线Z. | 扫描振镜：检流计扫描振镜x2 像素大小：最大4096 x 4096像素 扫描速度： 标准模式：2 fps（512 x 512像素，双向），24 fps（512 x 32像素，双向 快速模式：10 fps（512 x 512像素，双向），130 fps（512 x 32像素，双向） * 7 放大：1-1000x连续变化 扫描模式：XY，XT，XZ，XY旋转，自由线，直线Z. |
| 高速图像采集 | — | 高速图像采集 扫描振镜：共振扫描振镜（X轴，共振频率7.8 kHz）， 电扫描仪（Y轴） 像素大小：最大1024 x 1024像素 扫描速度：15 fps（1024 x 1024像素），30 fps（512 x 512像素），60 fps（256 x 256像素），420 fps（512 x 32像素），到720 fps (512 x 16像素），15,600线/秒（线速度） 缩放：7步（1x，1.5x，2x，3x，4x，6x，8x） 扫描模式：XY，XT，XZ 获取方式：高速图像采集，同时光活化和图像采集 |
| 红外激光波长范围 | 700-1080nm * 4，* 5,700-1300nm * 2，* 3 | 700-1080nm * 4，* 5,700-1300nm * 2，* 3 |
| 二向色镜 | 低入射角位置：8位：405 / 488,405 / 488 / 561,400-457 / 514 / IR，405/488/533/638，IR全反射* 2，* 3，BS20 / 80，IR | 低入射角位置：8位：405 / 488,405 / 488 / 561,400-457 / 514 / IR，405/488/533/638，IR全反射* 2，* 3，BS20 / 80，IR |
| 同步刺激选项 | — | 可选的超选择器 可见光刺激/可见光成像：通过405nm刺激，成像488-750nm 可见光刺激/红外光成像：通过405nm，488nm或561nm（可通过NDD二向色镜选择）进行刺激，通过800nm-1080nm（1080nm配置），820nm-1080nm（1300nm配置）进行成像 可选的第一个二向色镜：高反射镜405,488,561,800-1080 |
| 光谱检测器（选配） | A1 MP+ | A1R MP HD |
| A1-DUS光谱探测器单元 | 通道数量：32 波长检测范围：400-750nm 光谱图像采集速度：4 fps（256 x 256像素） 最大像素大小：2048 x 2048（光谱模式/虚拟虑色片模式） 波长分辨率：2.5 / 6.0 / 10.0nm，波长范围可变，0.25nm步长 仅兼容检流计扫描 | 通道数量：32 波长检测范围：400-750nm 光谱图像采集速度：4 fps（256 x 256像素） 最大像素大小：2048 x 2048（光谱模式/虚拟虑色片模式） 波长分辨率：2.5 / 6.0 / 10.0nm，波长范围可变，0.25nm步长 仅兼容检流计扫描 |
| A1-DUVB-2 GaAsP探测器单元 | 通道数量：1个具有可变发射的GaAsP PMT和1个可选的GaAsP PMT（A1-DUVB-OP），带有用户定义的二向色镜和滤光片 波长检测范围：400 – 720 nm，最窄：10nm，最宽：320nm 最大像素大小：4096 x 4096（CB模式/ VB模式） 波长分辨率：10nm，波长范围以1nm步长变化 兼容电流和共振扫描仪 | 通道数量：1个具有可变发射的GaAsP PMT和1个可选的GaAsP PMT（A1-DUVB-OP），带有用户定义的二向色镜和滤光片 波长检测范围：400 – 720 nm，最窄：10nm，最宽：320nm 最大像素大小：4096 x 4096（CB模式/ VB模式） 波长分辨率：10nm，波长范围以1nm步长变化 兼容电流和共振扫描仪 |
| 软件 | A1 MP+ | A1R MP HD |
| 显示/图像生成 | 2D分析，3D体绘制/正交，4D分析，光谱分离 | 2D分析，3D体绘制/正交，4D分析，光谱分离 |
| 图片格式 | JP2，JPG，TIFF，BMP，GIF，PNG，ND2，JFF，JTF，AVI，ICS / IDS | JP2，JPG，TIFF，BMP，GIF，PNG，ND2，JFF，JTF，AVI，ICS / IDS |
| 应用 | FRAP，FLIP，FRET（可选），光活化，三维延时成像，多点延时成像，共定位 | FRAP，FLIP，FRET（可选），光活化，三维延时成像，多点延时成像，共定位 |
| 计算机 | A1 MP+ | A1R MP HD |
| OS | Windows 10 Pro 64位，英文版或日文版OS版本1704 Windows 7 Professional，64位，SP1英文版或日文版Windows Update KB3118401或更高版本 | Windows 10 Pro 64位，英文版或日文版OS版本1704 Windows 7 Professional，64位，SP1英文版或日文版Windows Update KB3118401或更高版本 |
| 中央处理器 | Intel Xeon E5-2643v4（3.40GHz，6核，20MB，2400MHz）或更高 | Intel Xeon E5-2643v4（3.40GHz，6核，20MB，2400MHz）或更高 |
| 内存 | 16GB，32GB或64GB | 16GB，32GB或64GB |
| 硬盘 | 一号盘HP Z Turbo G2 512GB PCIe M.2 SSD，二号盘SATA 2TB | 一号盘HP Z Turbo G2 512GB PCIe M.2 SSD，二号盘SATA 2TB |
| 光驱 | 超级多功能驱动器，最高x 16速或更高 | 超级多功能驱动器，最高x 16速或更高 |
| 显卡 | NVIDIA Quadro K620 / K2200 / K4200 / M2000 / M4000 / M5000（支持PCI Express /双屏分屏显示） | NVIDIA Quadro K620 / K2200 / K4200 / M2000 / M4000 / M5000（支持PCI Express /双屏分屏显示） |
| 扩展槽 | 两个PCI Express 3.0（x16）插槽（一个插槽用于图形），一个PCI Express 3.0（x8机械，x4电子）插槽，一个PCI Express 2.0（x8机械，x4电子）插槽，一个PCI Express 2.0（x1 ）槽 | 两个PCI Express 3.0（x16）插槽（一个插槽用于图形），一个PCI Express 3.0（x8机械，x4电子）插槽，一个PCI Express 2.0（x8机械，x4电子）插槽，一个PCI Express 2.0（x1 ）槽 |
| 局域网端口 | 10/100/1000网络/接口x2（用于连接控制器，用于连接外部LAN） | 10/100/1000网络/接口x2（用于连接控制器，用于连接外部LAN） |
| 显示器 | 建议使用1600 x 1200或更高分辨率的双显示器配置 | 建议使用1600 x 1200或更高分辨率的双显示器配置 |
* 1 FCS / FCCS / FLIM可与第三方系统结合使用。
* 2使用1300 nm附件时。
* 3使用1300 nm和Dual IR配件时。
* 4使用1080 nm附件时。
* 5使用1080 nm附件和可见光光活化/红外成像时。
* 6 使用投射NDD时为400-650 nm。
* 7快速模式兼容变倍8-1000x和扫描模式XY和XT。与旋转，自由线，CROP，ROI，光谱成像，刺激和FLIM不兼容。
