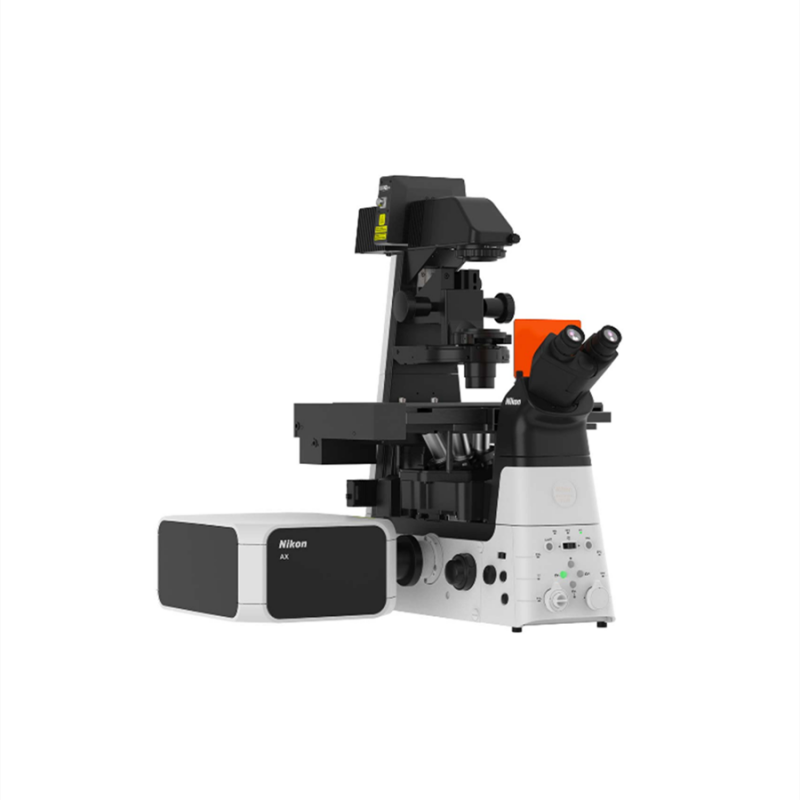

共聚焦显微镜【日本尼康、AX/AX R】

  • 性能特点
  • 技术参数

完美再进化

共聚焦显微镜面市已超过25年。我们如何使这一广泛使用的技术持续创新呢?
哪些变化能够重新定义共聚焦的使用方法?能够收集哪些数据?
现在为您介绍尼康全新AX/AX R共聚焦显微镜系统,尼康第十代点扫描共聚焦,其带来多项改进:人工智能(AI)技术、更精光谱、更高分辨率、更高灵敏度及更快速度。

采用模块化可升级设计理念,不仅显著扩大了点扫描共聚焦实验范围,而且进一步改善了仪器的易用性及功能性。

尼康AX为共聚焦成像之新标杆

主要特性

同一样品,更多信息

使用2X Plan Apochromat物镜,以8192×8192像素、iDISCO透明化小鼠的完整膀胱图像。有效像素大小:0.6 µm(普通黑白CMOS摄像头5倍以上的空间分辨率)
图像授权:匹兹堡大学医学系整合系统生物学博士Gerry Apodaca。与匹兹堡大学生物成像中心Alan Watson博士合作

无论倒置和正置显微镜都能获得最大视场(对角线25 mm),更多物镜选项,更丰富的样品选择尽可兼容超大视野成像。

结合高达8192×8192像素的扫描尺寸,AX/AX R共聚焦显微镜即使使用低倍物镜也能在超越光学衍射极限时取样。

低放大倍率配合长工作距离和高数值孔径使得标本制备更加灵活。而在满足大视场观察的同时,还可在单张图像上实现高分辨率。使得在每张图像上收集的数据更多、更快。

以更小的干扰观察…

激光扫描共聚焦在成像时由于使用极高光密度的点照明并需要逐点扫描照射样品,因此对样品具有较高的光毒性。

AX R的高速共振扫描相对常规扫描其照明时间缩短了20多倍,因此光毒性得到了显著降低。

采集时间缩短,实现了极高的成像速度(2048×16像素分辨率下,帧率达720 fps)。

由于具有更低的光毒性及更高的采样速度,使活样品获得了更长的存活时间并可进行更高频次的数据采集,这不仅能够捕获存活样本的动态事件及更长时程变化,也能在固定标本上实现更快的采集速度。

…采集速度更快…

传统共聚焦显微镜需要逐点扫描,所以在高分辨率下进行高质量三维成像极为耗时。而AX R共振扫描的高速成像能力将颠覆您的这一认知!

…以及超微细节

凭借25 mm视场、高达8192×8192分辨率及超高的拍摄帧率,AX/AX R在高、低放大倍率上都能展现令人惊叹的高分辨率成像细节。

仅需一套设备即能完成从完整生命体或系统生物到亚细胞结构的全域成像。

可调检测器完美匹配染料

使用可由用户自定义波段的DUX-VB检测器单元和60X水浸物镜(NA 1.27),通过2048×2048像素的共振扫描采集到的狨脑Z轴最高亮度投影图像。

AX/AX R带来全新DUX-VB检测器可根据标记和染料数据调整采集波段,并能自由地精细调整,从而最大程度地减少多余波段荧光。
只需选择标本中的标记个数及名称系统即可智能匹配。

另外,还可定义所需的发射范围,甚至只定义所需的发射颜色:剩下的事情则交给AX/AX R和NIS-Elements软件来完成,包括优化最适合成像的二向色镜和激光波长选项。
或者,采集多达66个发射通道的高光谱图像,并可用于光谱拆分功能。

此外, AX/AX R基础型DUX-ST检测器可以使用12个带通滤片,并可进一步升级到18个。

所有检测器系统都可选择灵敏度高、噪音低的GaAsP PMT检测器或MA-PMT检测器。从而可为灵敏度、波长响应要求及不同预算提供最理想的检测器选择。

卓越的共聚焦成像光学组件

从原材料到显微镜系统,尼康完整把控光学组件的制造及装配流程,为您竭诚奉上无与伦比的光学质量和性能。
统一的光学设计意味着共聚焦系统、显微镜和物镜皆经过极限优化和匹配,可实现卓越的质量和分辨率。
尼康CFI60/CFI75无限远校正光学系统具有广泛选择的倍率、工作距离和浸液介质选项,可与广泛多样的样本及标本制剂配合使用。

选配件

物镜自动补水装置

软件控制的自动补水装置能在任何环境(包括培养环境)中使用折射率匹配的水浸物镜实现长时间延时成像

自动校正环

远程并通过软件控制物镜校正环调至最佳位置获得最佳的分辨率。得益于电动校正环的设计,允许用户调整校正环,而不会干扰样本位置,即使在孵化箱或培养小室中也是如此

多种应用模块

Ti2-LAPP模块化照明系统

倒置显微镜Ti2-E

全反射荧光(TIRF)

电动TIRF模块可通过NIS-Elements软件电动控制激光的入射角及渐逝深度。结合多个TIRF模组,可对每个波长单独设定激光渐逝深度。

与AX/AX R组合,最多可搭载5个Ti2-LAPP模块照明系统。可以结合TIRF(全反射荧光)模块、光刺激模块、荧光照明模块等,同时搭载到一台显微镜上,可在同一实验中使用。

光刺激:点及区域扫描单元

XY检流计扫描单元可通过激光以点扫描方式刺激样本的任意区域。可在光刺激的同时进行共聚焦成像。

光刺激:数字微镜器件(DMD)

DMD模块除点状刺激外可按任意形状进行光刺激。可同时刺激多个位置,追踪其变化。除使用激光之外,还提供了适合活体样本的LED光源搭配。

 AX检流计扫描AX R 检流计+共振扫描
扫描头检流计扫描视野: 25mm
最大扫描分辨率:8192 x 8192
扫描速度:10fps @512 x 512像素;240fps @512×16像素
最短2微秒像素驻留时间
支持双向扫描及线扫描功能
检流计扫描视野:25mm
共振扫描视野:25mm
扫描速度:7.5fps @2048 x 2048像素;15fps @2048×1024像素;30fps @2048×512像素;720 fps @2048 x 16像素 *
支持双向扫描及线扫描功能
扫描头输入/输出端口2个激光输入端口,FC光纤连接
2个信号输出端口,可适配不同类型检测器
预留激发及发射端开放扩展口
2个激光输入端口,FC光纤连接
2个信号输出端口,可适配不同类型检测器
预留激发及发射端开放扩展口
针孔六边形,连续可调,最小针孔:6μm六边形,连续可调,最小针孔:6μm
FOV 视野25mm(1x变倍)25mm(1x变倍)
扫描变倍1-1000x1-1000x
激光8条可见光波段激光
兼容范围:405-750nm
功率范围:15-140mW(光纤输出功率)
8条可见光波段激光
兼容范围:405-750nm
功率范围:15-140mW(光纤输出功率)
探测器 DUX-VB2 / 4通道
自由调节发射波段,精度1nm,可达66个光谱通道
可选MA-PMT或 GaAsP-PMT
2 / 4通道
自由调节发射波段,精度1nm,可达66个光谱通道
可选MA-PMT或 GaAsP-PMT
探测器 DUX-ST2 / 4通道
可选MA-PMT或 GaAsP-PMT
2 / 4通道
可选MA-PMT或 GaAsP-PMT
透射探测器MA-PMT探测器MA-PMT探测器
超分辨率模块支持同时四通道成像;分辨率:XY方向 120nm,Z方向 300nm支持同时四通道成像;分辨率:XY方向 120nm,Z方向 300nm
Z轴步进Ti2-E: 0.01 μm, 0.02 μm (编码器), FN1步进电机: 0.05 μm, Ni-E: 0.025 μmTi2-E: 0.01 μm, 0.02 μm (编码器), FN1步进电机: 0.05 μm, Ni-E: 0.025 μm
兼容显微镜Ti2-E倒置显微镜最大 FOV 25 mm
Ni-E 及FN1 正置显微镜最大FOV 25 mm
Ti2-E倒置显微镜最大 FOV 25 mm
Ni-E 及FN1 正置显微镜最大FOV 25 mm
选配光刺激(点扫描或DMD)
荧光寿命成像含高速FLIM
压电陶瓷Z轴(或XYZ三维)
各类培养装置及笼式工作环境
其他模块如TIRF,N-STORM 或 N-SIM S
光刺激(点扫描或DMD)
荧光寿命成像含高速FLIM
压电陶瓷Z轴(或XYZ三维)
各类培养装置及笼式工作环境
其他模块如TIRF,N-STORM 或 N-SIM S
软件尼康NIS-Elements C
可选各类功能模块
最高16bit成像,具备多文件输出选项
尼康NIS-Elements C
可选各类功能模块
最高16bit成像,具备多文件输出选项
工作站Microsoft Windows® 10 64bit 专业版 配备GPU加速卡Microsoft Windows® 10 64bit 专业版 配备GPU加速卡
推荐安装环境温度 23 ± 5˚C, 湿度 70% RH 或更低(无冷凝)温度 23 ± 5˚C, 湿度 70% RH 或更低(无冷凝)

* 选配1K模块时:15fps @1024×1024像素;30fps @1024×512像素;720 fps @1024 x 16像素
